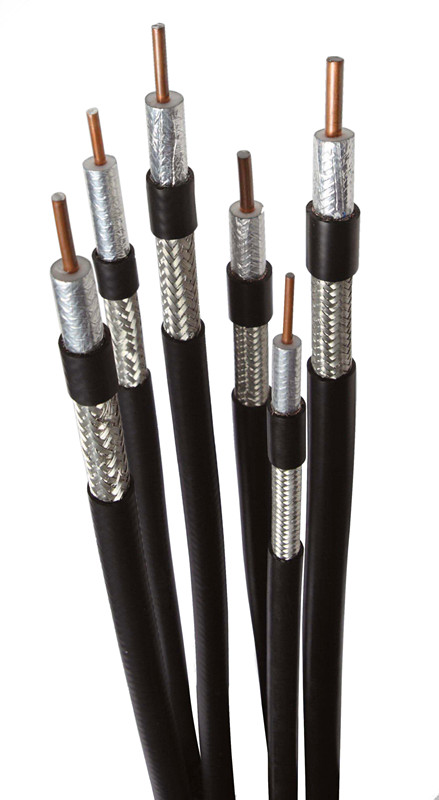

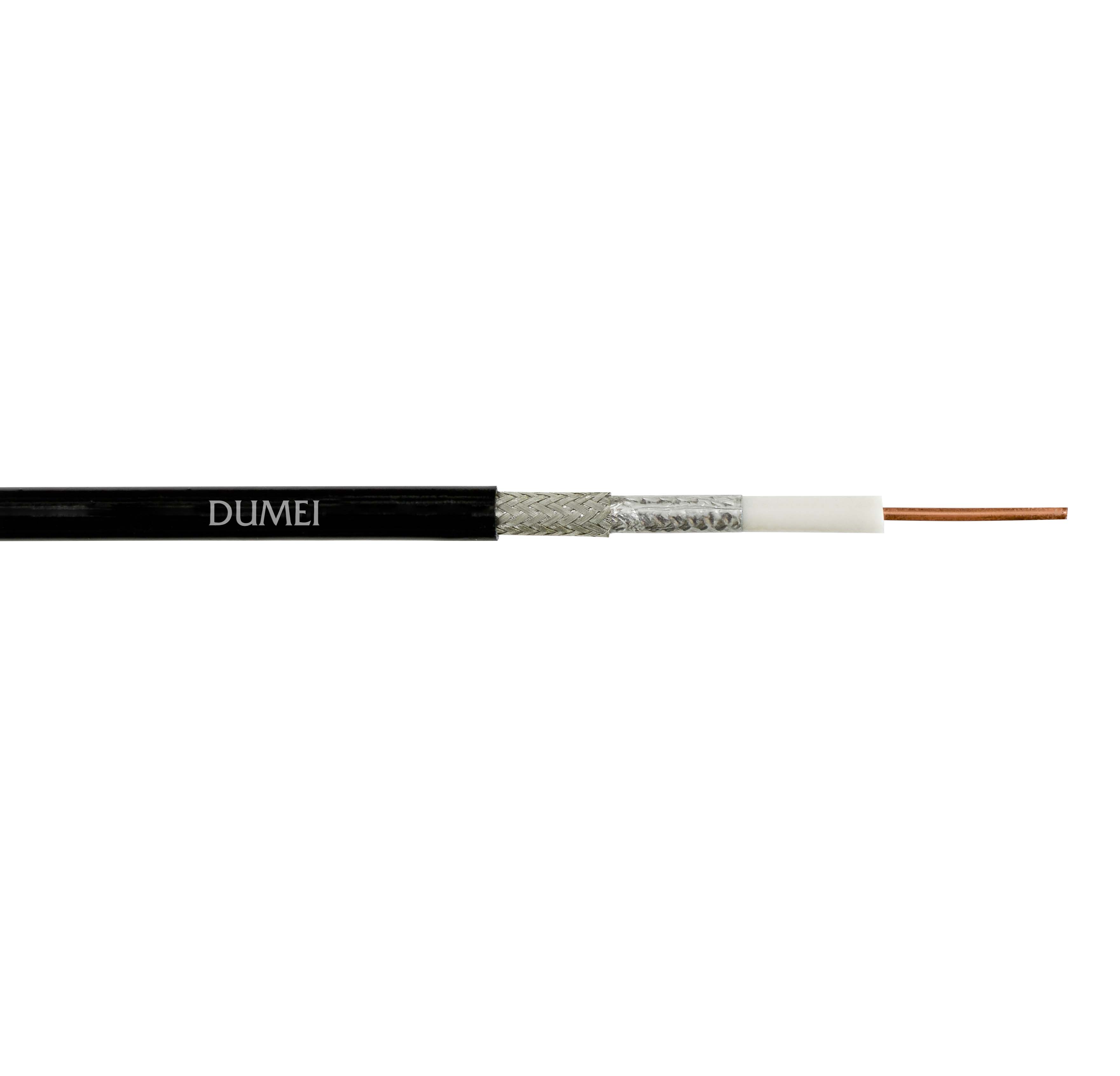

75Ω Braiding Coaxial Cable
Standard shielding/ Tri-shielding/Quad-shielding
Messenger Optional
Flood Compound
Part Number | Standard shield | TRI-shield | Quad-shield | |
Nominal Inner Conductor | Diameter(mm) | 1.02 | 1.02 | 1.02 |
Material | CCS or CU | CCS or CU | CCS or CU | |
Nominal Dielectric | Diameter(mm) | 4.57 | 4.57 | 4.57 |
Material | Foamed PE | Foamed PE | Foamed PE | |
1st Shield (Tape) | AL/P-Foil Bonded | AL/P-Foil Bonded | AL/P-Foil Bonded | |
2nd Shield (Braid) | Material | Aluminum / TC | Aluminum / TC | Aluminum / TC |
Coverage | Coverage 45-95% | |||
3rd Shield(Tape) | N/A | AL/P-Foil Unbonded | AL/P-Foil Unbonded | |
4th Shield (Braid) | Material | N/A | N/A | Aluminum / TC |
Coverage | N/A | N/A | Coverage 45-95% | |
Flooding Compound (Jelly) | Optional | Optional | Optional | |
Jacket | Diameter(mm) | 6.91 | 7.06 | 7.62 |
Material | PE or PVC | PE or PVC | PE or PVC | |
Messenger | Diameter(mm) | 1.30 | 1.30 | 1.30 |
Material | Steel Wire | Steel Wire | Steel Wire |
